Máquina para fabricar correas Z

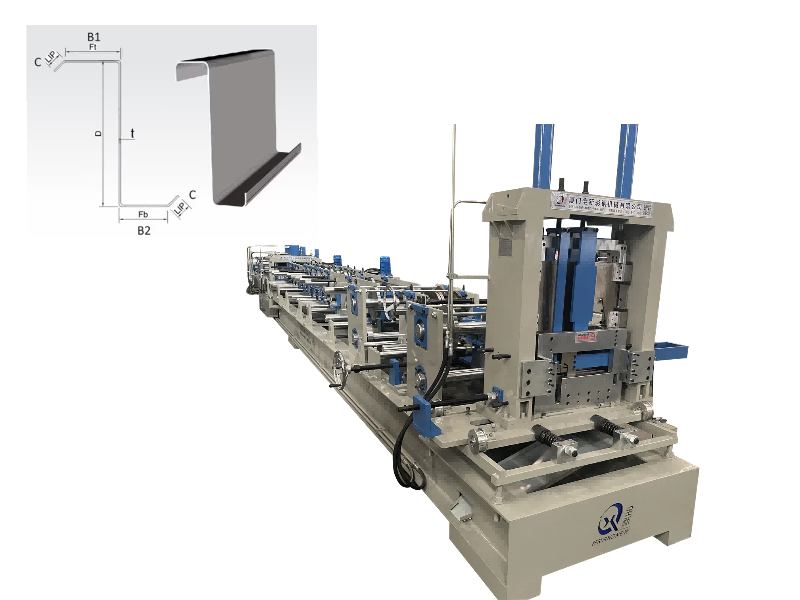

Máquina perfiladora de correas Z

Beenew Machinery es uno de los primeros fabricantes de máquinas perfiladoras de correas tipo Z en China y puede proporcionar soluciones completas para correas tipo Z en anchos estándar de 75/100/125/150/200 mm y tamaños personalizados.

Esta máquina formadora puede producir correas tipo Z y también es compatible con correas tipo C. Las correas de acero producidas están hechas de chapa de acero laminada en caliente mediante doblado en frío, son livianas y adecuadas para las características de las correas de techos. Se utilizan ampliamente en el soporte de techos y paredes de edificios grandes y medianos, y son un equipo de producción de componentes centrales para edificios con estructura de acero.

Correas tipo Z: Con una sección transversal en forma de Z, paredes delgadas, peso liviano, excelente rendimiento de la sección transversal y alta resistencia, se pueden usar no solo para techos sino también para soporte estructural de paredes y vigas de piso, y son un tipo de correa comúnmente usado en edificios con estructura de acero.

Características de la máquina

Produce correas de diferentes tamaños sin cambiar rodillos/cuñas; Cambio rápido entre tamaños de 60 a 250 mm en un minuto, sin limitación de tamaño dentro de este rango, lo que ahorra materia prima.

Equipado con un sistema de precorte (con poscorte opcional); no es necesario cambiar herramientas para diferentes tamaños; se pueden realizar punzones en cualquier posición del alma de la correa y de las alas; Admite estampado y grabado de logotipos.

Operación simple y bajos costos de mantenimiento; equipado con una cubierta protectora, un interruptor de emergencia y un programa a prueba de errores para una protección de seguridad integral.

Tolerancia de longitud de procesamiento ±0,5 mm; compatible con materias primas de límite elástico Q235; calidad estable del producto terminado.

Parámetros técnicos

Parámetros principales: ancho de procesamiento web 100-600 mm, brida 10 mm, espesor de inspección 0,5 mm; procesamiento de chapa metálica de 1,5-3 mm con revestimiento de color (PPGI) y chapa galvanizada (GI); Velocidad de producción de aproximadamente 15m/min.

Componentes de la máquina

Máquina desenrolladora: Ancho máximo 600 mm, carga máxima 5000 kg, modos de funcionamiento pasivo/hidráulico.

Unidad principal de conformado por doblado en frío: 11-15 estaciones de rodillos, los rodillos son de acero cromado GCR15 (HRC58-62°), el eje principal es de acero sólido 45# de 80 mm, impulsado por un motor eléctrico Shanghai de 18,5 kw.

Dispositivo de corte y punzonado: Los cortadores/troqueles son de acero tratado Cr12 (HRC58-62°), motor de estación hidráulica de 5,5 KW, que utiliza corte calificado tipo columna.

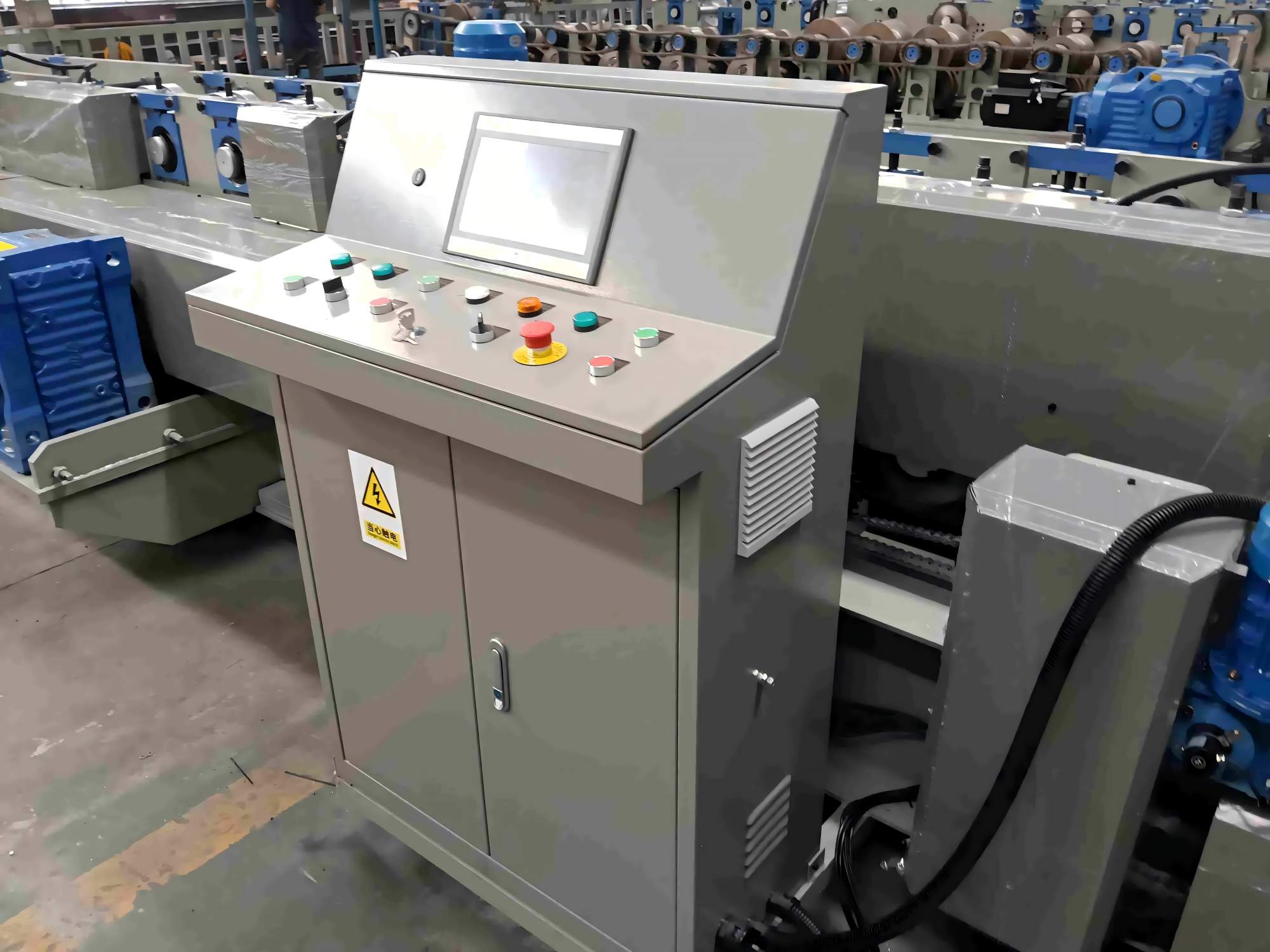

Gabinete de control PLC: Delta PLC + codificador Omron, operación con pantalla táctil, error de longitud ±2 mm, admite chino e inglés, 380 V/50 HZ trifásico (personalizable).

Estación de bomba hidráulica: aceite hidráulico 46#, válvulas solenoides Huade, motor de 5,5 kw, refrigeración por ventilador.

Plataforma de soporte de producción: Tipo sin motor, longitud 2 m.

Flujo del proceso de producción

Máquina desenrolladora → Mandril formador → Sistema hidráulico → Sistema de control automático → Mecanismo de formación paso a paso → Mecanismo de corte automático → Mesa receptora de producto terminado. Los procesos principales incluyen punzonado hidráulico y corte hidráulico.

Diferencias entre correas tipo Z y tipo C

Ambas son correas de estructura de acero, pero sus diferencias principales residen en siete aspectos. Las correas tipo Z son más ventajosas en aplicaciones de techos de gran luz y gran pendiente:

Las correas tipo C tienen un ángulo de 90° y se utilizan para construir paredes y vigas de piso; Las correas tipo Z tienen un ángulo <90°, lo que ofrece mayor flexibilidad y se utilizan para soporte de techos y paredes, adecuadas para techos con gran pendiente.

Las correas tipo Z se pueden superponer continuamente, lo que es adecuado para edificios metálicos de gran envergadura, mientras que las correas tipo C no se pueden superponer.

Las correas tipo Z tienen mayor resistencia y pueden soportar estructuras pesadas, adecuadas para edificios agrícolas e industriales, pero tienen mayores requisitos de instalación; Las correas tipo C tienen una resistencia ligeramente menor pero son más fáciles de instalar.

Cuanto mayor es la pendiente del techo, mayor es la tasa de utilización del módulo de sección de flexión vertical de las correas tipo Z, mientras que las correas tipo C no tienen esta característica.

Servicios de apoyo

Beenew Machinery, fundada en 1997 y con sede en Xiamen, Fujian, se especializa en la producción personalizada de diversas máquinas perfiladoras. Nuestros productos cuentan con certificaciones IAF/SGS/CE y cooperamos con más de 80 países. Más de 2.000 clientes han visitado nuestra fábrica. El equipo viene con una garantía de más de 20 años.

Servicio postventa

Un año de garantía para toda la máquina, 24 meses de reparación gratuita y soporte técnico de por vida. Las piezas irreparables serán reemplazadas sin cargo durante el período de garantía (el cliente corre con los costos de envío).

Entrega dentro de los 35 días siguientes a la recepción del depósito. Hay equipos personalizados disponibles.

Los clientes que visiten nuestra fábrica pueden recibir capacitación presencial sobre instalación de equipos, operación y personal técnico.

Manejamos envíos globales y brindamos una gama completa de servicios logísticos que incluyen embalaje, refuerzo, esterilización y carga.

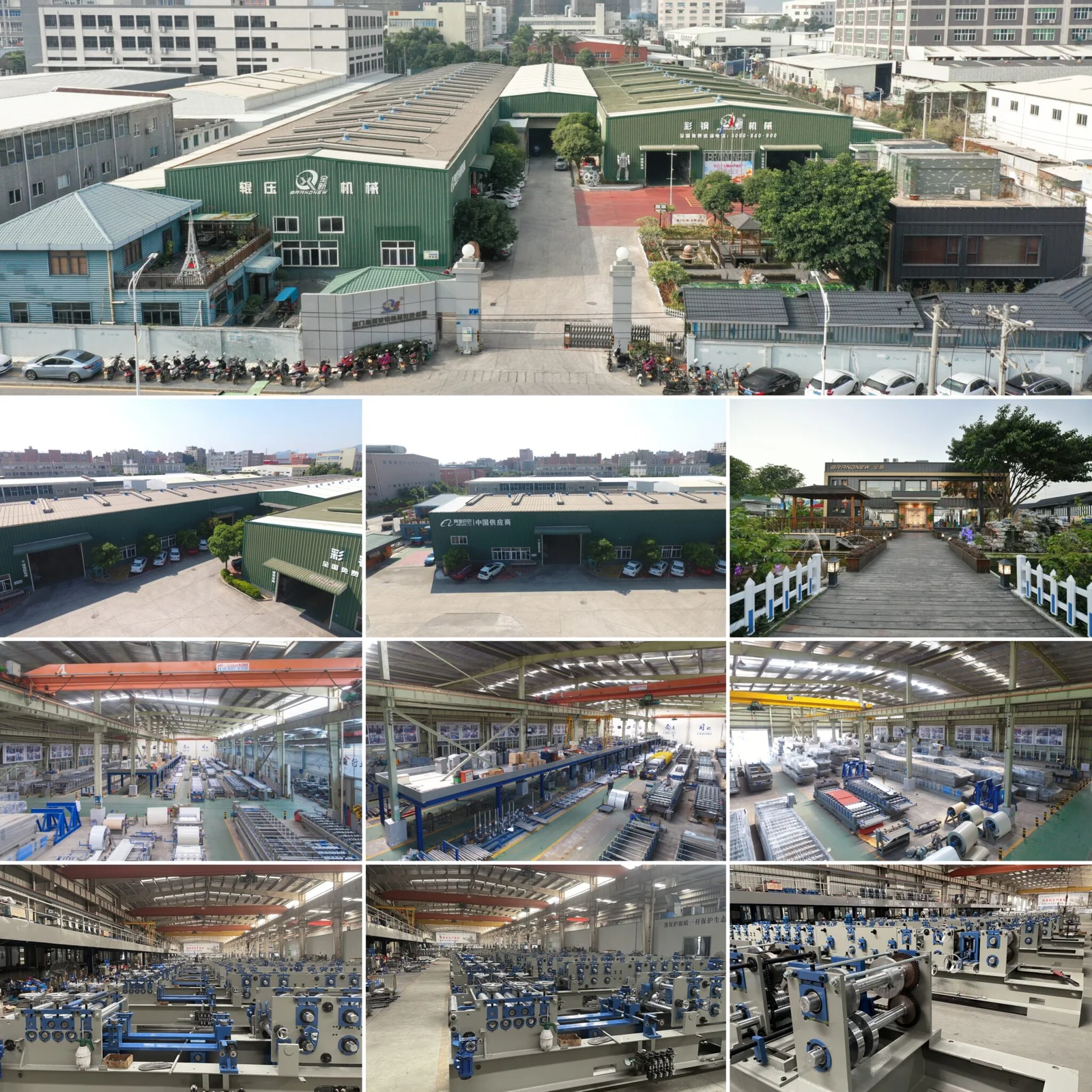

Nueva fábrica
