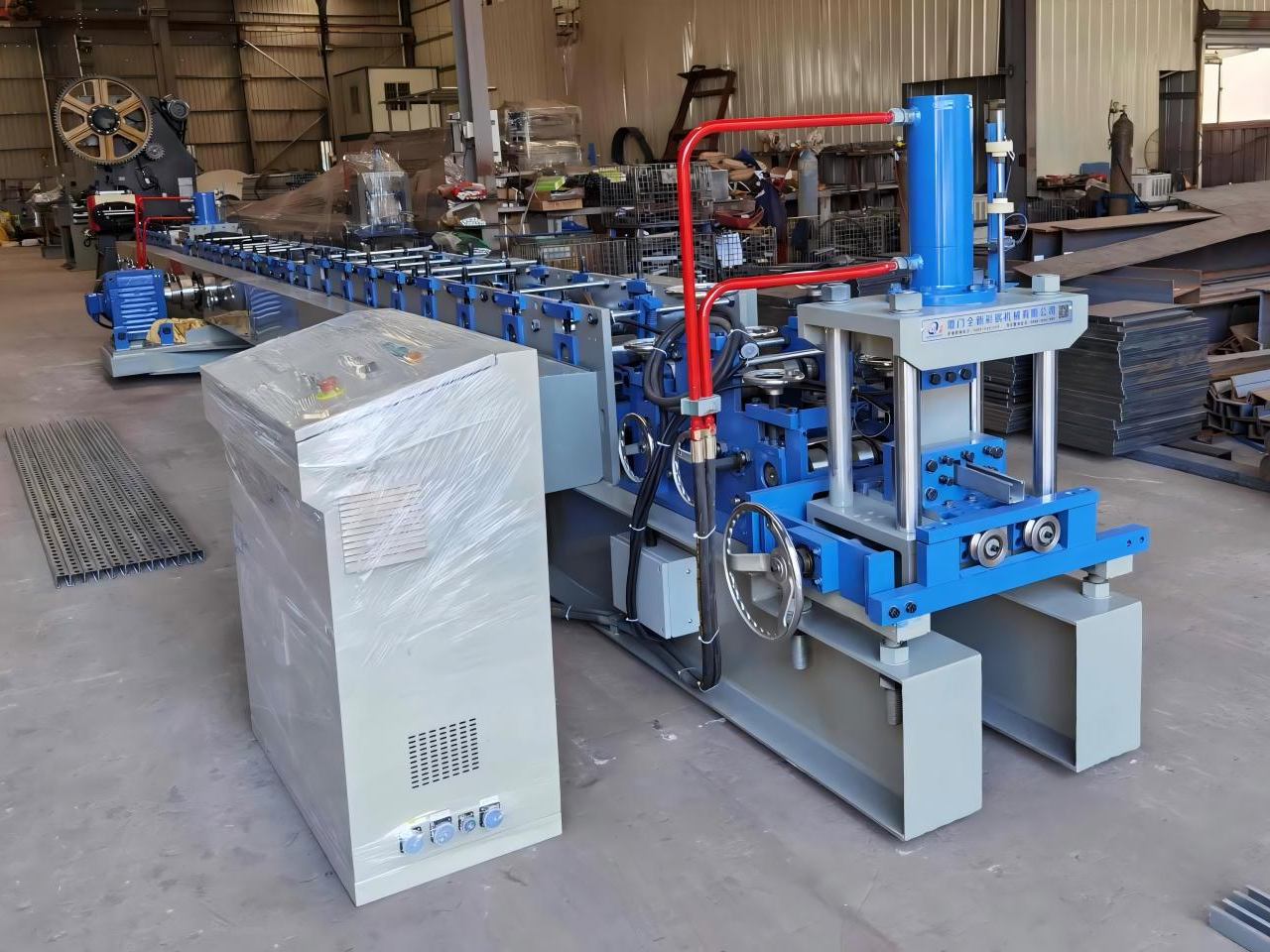

Máquina perfiladora de soporte solar para Qatar

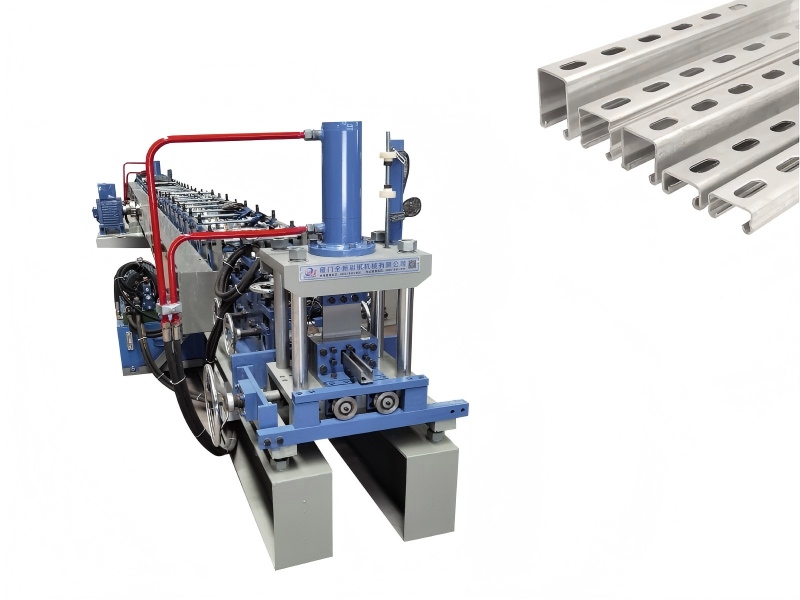

Máquina perfiladora de soporte solar

Los sistemas de montaje fotovoltaicos (PV) son los componentes principales de soporte de la generación de energía fotovoltaica (PV). Los sistemas de montaje de alta calidad garantizan la estabilidad de la instalación y la precisión de posicionamiento de los paneles fotovoltaicos, evitando desplazamientos y daños que podrían afectar la eficiencia de la generación de energía. Esta máquina perfiladora fue desarrollada para satisfacer las demandas de la producción de sistemas de montaje fotovoltaicos de alta precisión y gran escala. Puede producir en masa componentes de montaje que cumplan con los estándares de resistencia y durabilidad de la industria, reduciendo significativamente los costos de producción y al mismo tiempo garantizando la calidad del producto, ayudando así a las empresas a mejorar su competitividad en el nuevo mercado energético.

Productos y aplicaciones

1. Principales componentes de producción: rieles de montaje en techo, soportes de sistema de rieles, canal de acero para estructura de soporte de paneles fotovoltaicos y perfiles de montaje fotovoltaicos centrales producidos en masa, que son componentes estructurales clave en los campos fotovoltaico y energético.

2. Áreas de aplicación principales

Instalación de paneles fotovoltaicos: proporciona soporte estructural para paneles fotovoltaicos, lo que garantiza la precisión y estabilidad de la instalación en diferentes entornos.

Infraestructura energética: Se utiliza para estructuras de soporte de turbinas eólicas, gestión de cables e instalación de gabinetes de equipos eléctricos.

Estructura liviana de carga: Adecuado para soportar y reforzar marcos livianos, proporcionando una solución económica para aplicaciones de carga liviana.

Composición de la máquina y ventajas operativas

El equipo es una línea de producción automatizada de alto rendimiento. Todos los componentes principales están diseñados con alta precisión para garantizar una producción fluida y precisión del producto. Las funciones de cada componente son las siguientes:

Desenrollador Hidráulico: Permite una alimentación estable y eficiente de materias primas;

Servoalimentador: Proporciona un posicionamiento preciso, sentando las bases para un procesamiento de alta precisión;

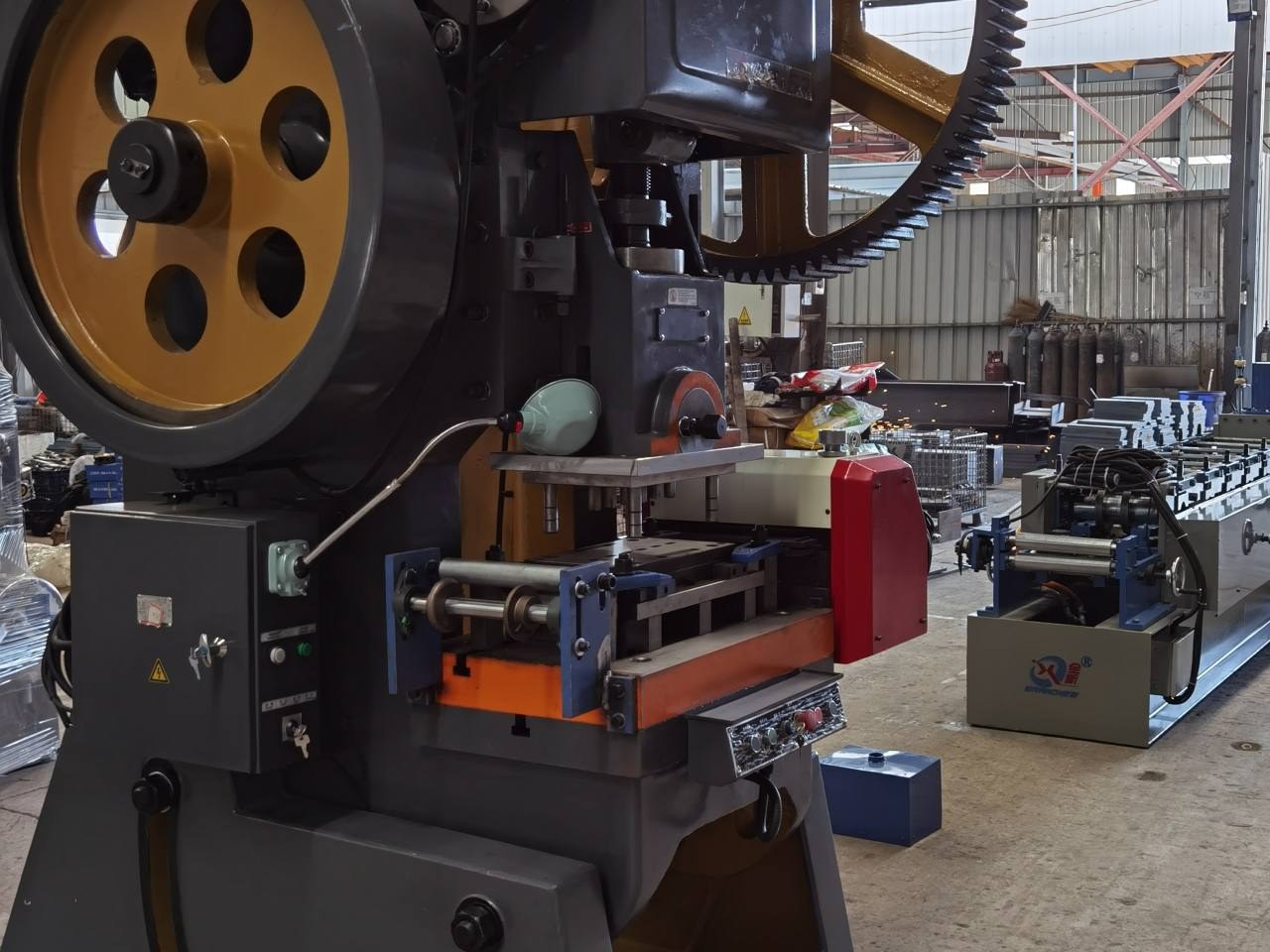

Prensa Punzonadora/Unidad Punzonadora Independiente: Permite punzonar perfiles con precisión según los requisitos de diseño;

Unidad principal de perfilado: logra un conformado de perfiles consistente y de alta precisión;

Máquina cortadora con seguimiento servo: logra un corte plano y preciso de perfiles incluso a altas velocidades;

Sistema Eléctrico e Hidráulico: Proporciona energía a toda la línea de producción y permite un control inteligente, optimizando la eficiencia operativa.

Ventajas de producción: la producción totalmente automatizada reemplaza el trabajo manual, ahorrando tiempo y costos laborales; la alta consistencia de la calidad del producto garantiza la integridad estructural de las instalaciones fotovoltaicas; Los componentes del soporte producidos se pueden ensamblar directamente en el sitio, acortando el período general de construcción de los proyectos fotovoltaicos.

Parámetros técnicos

1. Materias primas: Compatible con acero Q235 y Q350, rango de espesor 1,0-2,0 mm;

2. Especificaciones del perfil

Correas en forma de U: U21, U41;

3. Velocidad de producción: Velocidad de la línea de producción de hasta 30 m/min con función de punzonado, velocidad de alimentación servo de 60 m/min;

4. Configuración de la Estación de Punzonado: Guía de alimentación ajustable por un lado, equipada con dispositivo de sujeción de rodillos motorizado de 2,2 KW, unidad niveladora con 3 rodillos superiores y 4 rodillos inferiores; servoalimentación impulsada por un servomotor de 22,0 KW, que admite alimentación de múltiples segmentos y longitud de alimentación programable;

5. Estructura de estampado: Marco de estampado con estructura de mortaja y espiga, mecanizado con precisión en acero 45#; base de matriz con estructura independiente, montada sobre riel guía en forma de T, material de matriz CR12MOV, alta durabilidad.

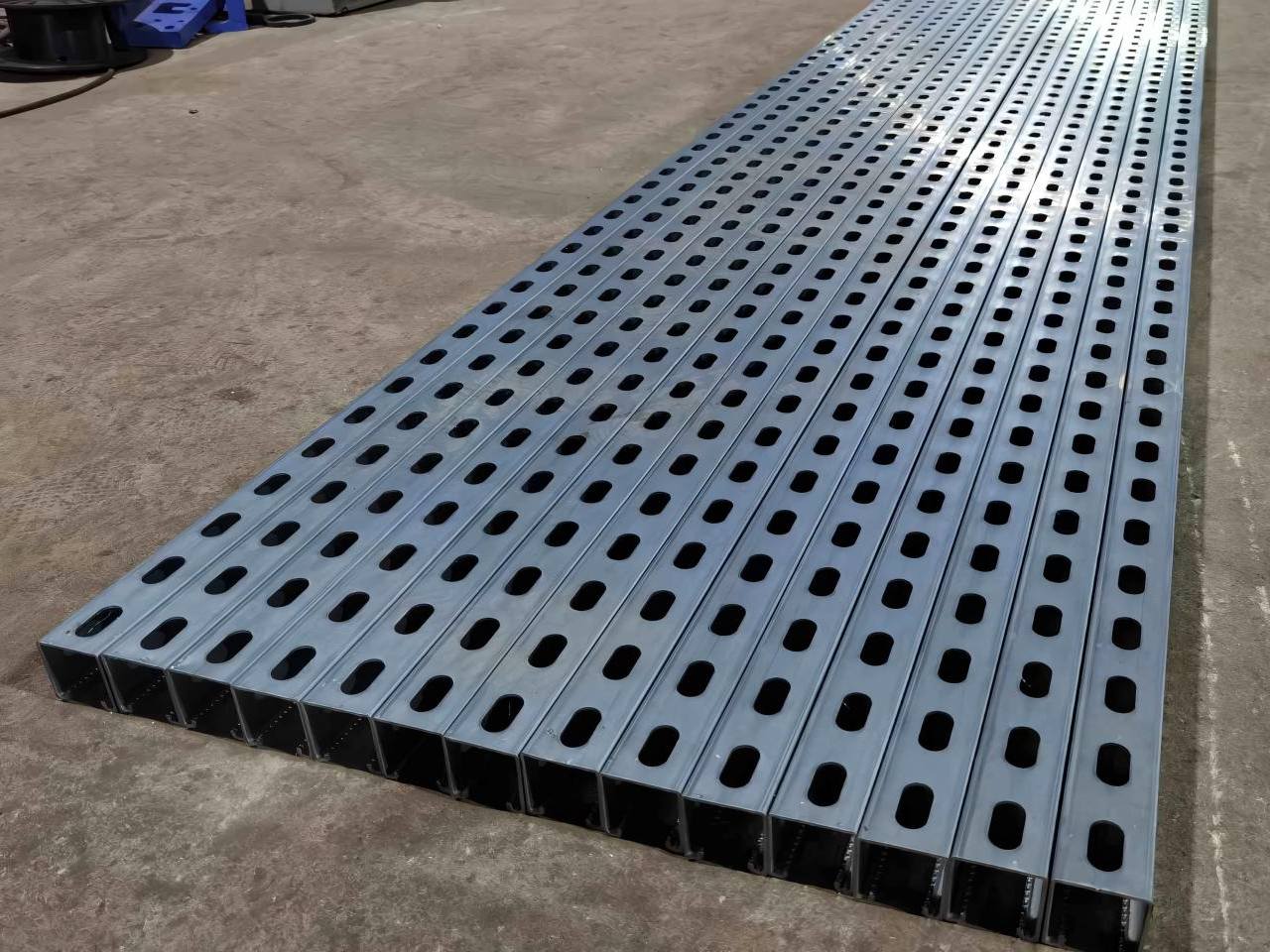

Muestras de productos

Embalaje y envío

¿Por qué elegirnos?

1. Beenew Machinery tiene 29 años de experiencia en la fabricación de máquinas perfiladoras.

2. Produjo y vendió más de 1000 juegos de máquinas perfiladoras, es la principal fábrica de máquinas perfiladoras en China.

3. Nuestras máquinas perfiladoras se venden en más de 50 países y nuestros clientes en más de 6000.

4. Desde el diseño del esquema, la producción, la fabricación, la instalación y la puesta en servicio, el servicio posventa es inmejorable.

5. Inspección estricta de la máquina, los componentes clave se utilizan configuraciones de banda.

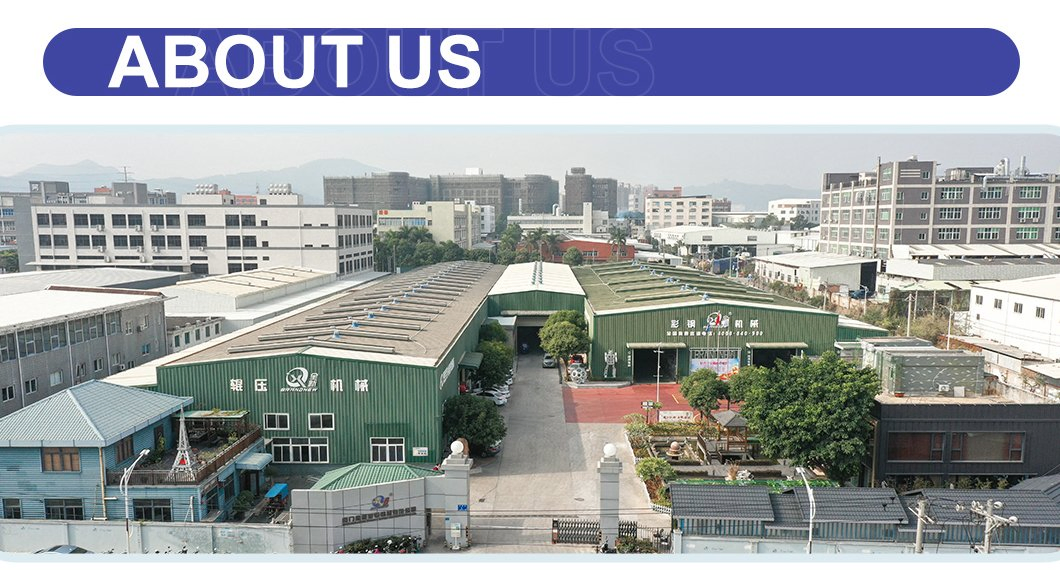

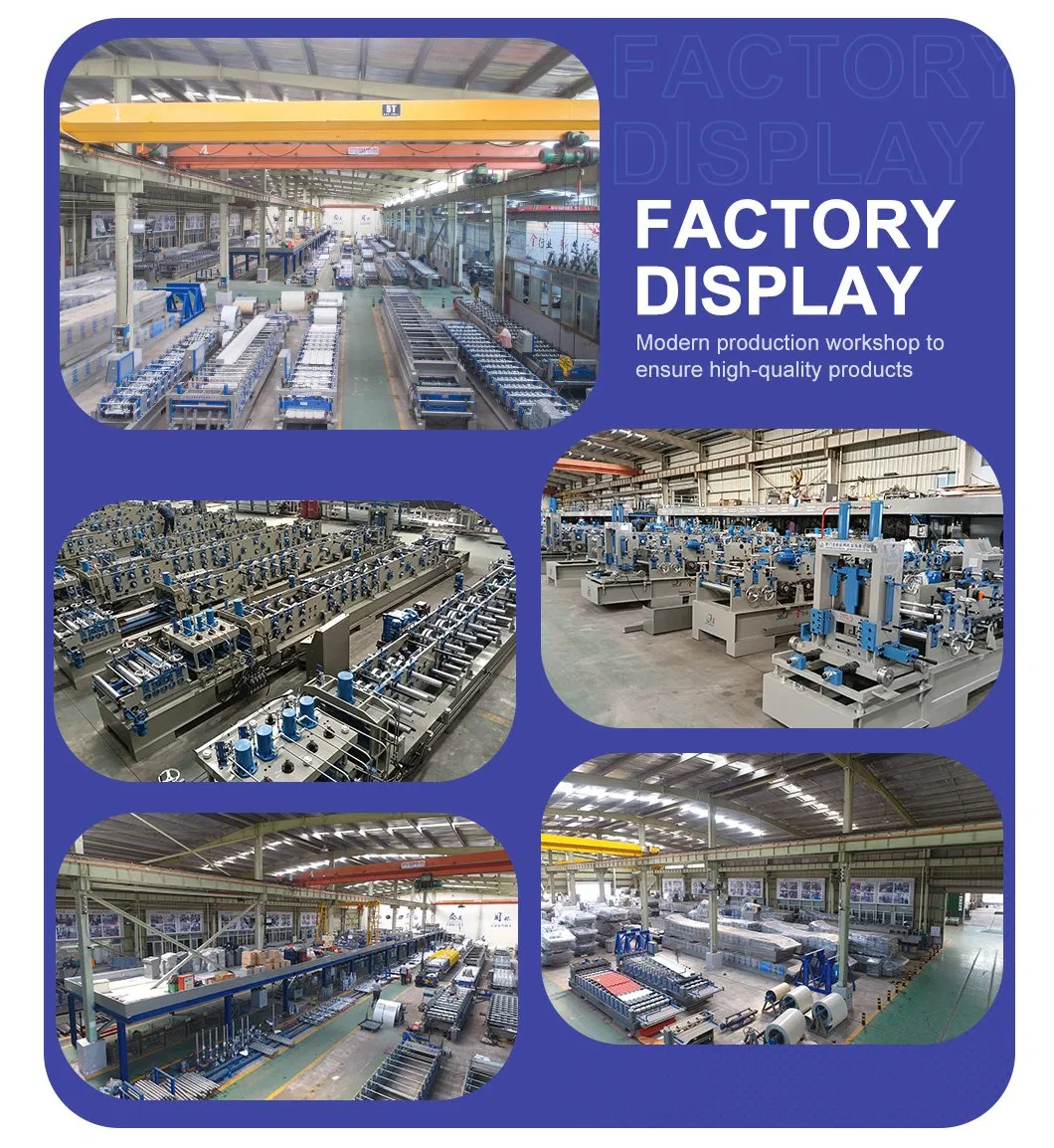

nuestra fábrica
