Máquina formadora de costuras alzadas

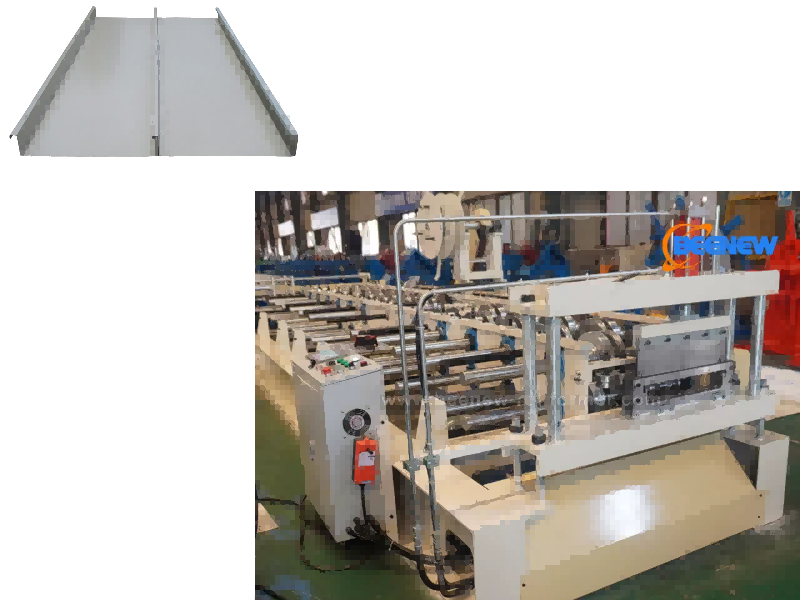

Esta máquina para tejados es una máquina perfiladora en frío diseñada específicamente para el procesamiento de tejados metálicos. Produce principalmente láminas para techos con junta alzada serie YX65 y puede producir simultáneamente cuatro anchos efectivos de 280/400/500/600 mm sin cambiar el molde central. Es adecuado para la construcción de techos con juntas alzadas de acero con revestimiento de color y aluminio, magnesio y manganeso para grandes edificios públicos (estaciones de tren de alta velocidad, aeropuertos, estadios, etc.) y es una pieza central del equipo para el procesamiento de techos metálicos en la construcción.

Proceso de producción

Alimentación de rollos → Desenrollado → Precorte manual a medida → Guía de alimentación → Conformado en frío → Postcorte hidráulico → Recogida de producto terminado. Todo el proceso está automatizado y requiere sólo 1 o 2 operadores.

Parámetros

1. Tipo de panel y dimensiones

Altura de la nervadura del panel del techo: 65 mm (identificador de núcleo de la serie YX65)

Ancho de producción efectivo: 300/400/500/600 mm

Ancho de alimentación de materia prima: aproximadamente 472/575/675/775 mm

2. Materias primas compatibles

Material: Chapa de acero recubierta de color (PPGI), chapa galvanizada, chapa de aluminio-magnesio-manganeso

Espesor: Hoja de acero 0,35-0,8 mm, hoja de aluminio 0,4-1,2 mm

Límite elástico: 235-350MPa

3. Formación de rendimiento

Pases de formación: 14 pases

Velocidad de formación: 8-20 m/min

Voltaje: 380V/50Hz/trifásico

4. Especificaciones del equipo

Dimensiones totales de la máquina: Aproximadamente 5800*1600*1500 mm (apto para transporte de contenedores 20GP)

Peso total de la máquina: 5,5-7 toneladas

Potencia del motor: motor principal de 7,5 kW + motor hidráulico de 2,2 kW (configuración de motor dual)

Estructura y configuración: El equipo es una línea de producción integrada, que comprende 7 componentes principales, con control automatizado PLC completo:

1. Desenrollador: tipo manual, capacidad de carga máxima de 3 a 5 toneladas, adecuado para bobinas con un diámetro interno de 508 ± 30 mm;

2. Máquina de precorte: Vinculada con PLC, puede precalcular la longitud de la materia prima para reducir el desperdicio de material;

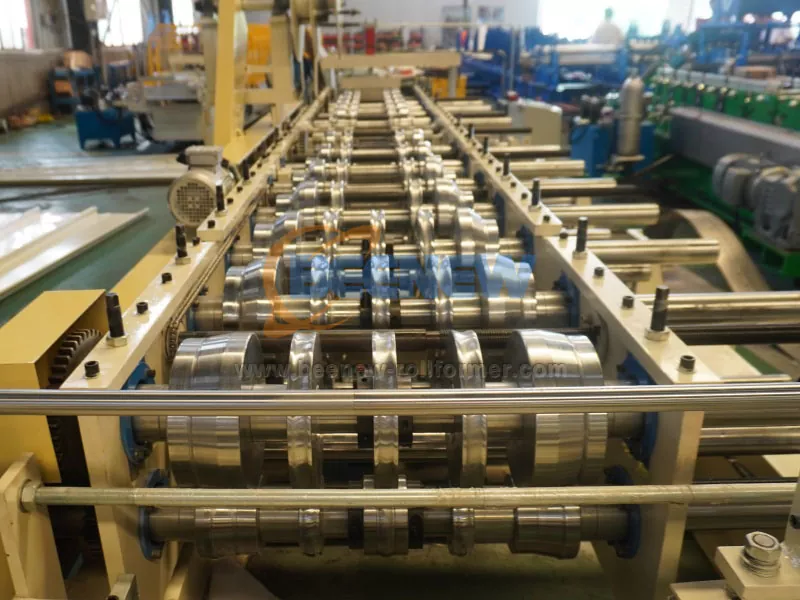

3. Máquina formadora principal: El cuerpo de la máquina está soldado de acero H450, los rodillos son de acero 40Cr con acabado de espejo cromado, diámetro del eje 75-80 mm, transmisión por engranaje/piñón;

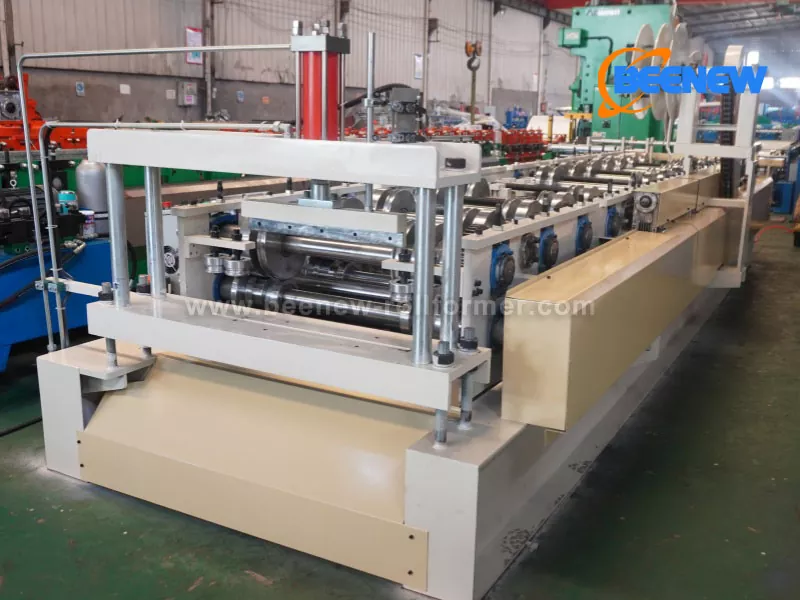

4. Máquina hidráulica de poscorte: material de cuchilla de corte Cr12Mov (tratamiento térmico HRC58-62), vida de corte superior a 1 millón de veces, precisión de corte garantizada incluso cuando la máquina está parada;

5. Sistema de control PLC: con pantalla táctil, puede ingresar lotes de producción, longitud y cantidad para lograr un corte y conteo completamente automático;

6. Estante de descarga: 3 juegos de estantes de rodillos sin motor para un transporte conveniente del producto terminado;

7. Herramientas incluidas: 1-2 juegos de abrazaderas de costura manuales y máquina de sujeción de costuras eléctrica, adecuadas para la instalación en el techo en el sitio.

Información comercial y posventa

1. Plazo de entrega: Aproximadamente 45 días hábiles;

2. Cantidad mínima de pedido: 1 unidad;

3. Método de pago: TT/L/C;

4. Puerto de embarque: Puerto de Xiamen, China;

5. Garantía posventa: 1 año de garantía (ampliable a 2 años para los componentes principales), soporte técnico las 24 horas, servicio in situ de ingenieros extranjeros disponible;

6. Certificaciones: Cumple con CE/ISO/SGS y otros estándares internacionales.

Aplicaciones

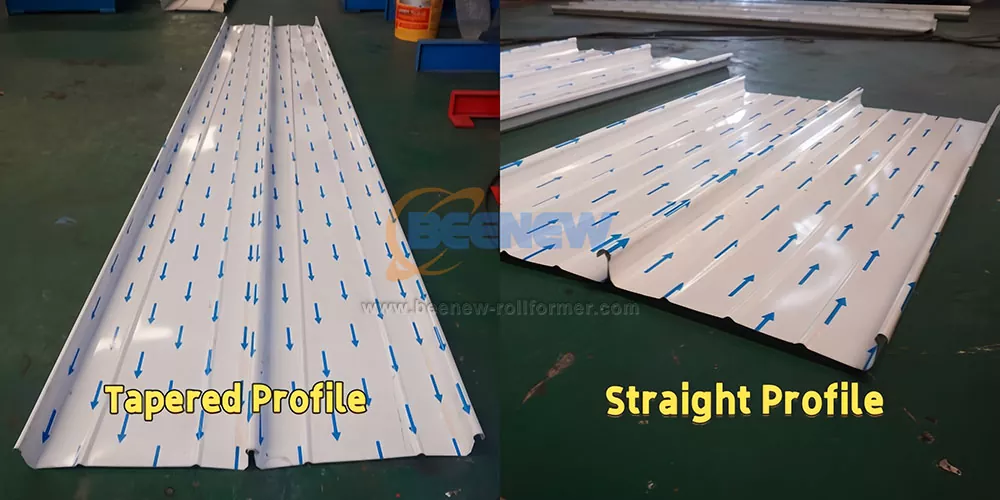

Los perfiles de junta alzada se utilizan comúnmente para edificios residenciales y comerciales. Se utilizan tanto en la instalación de tejados como en el revestimiento de paredes. Sencillo y generoso, hermoso y sólido. Utilizado junto con máquinas dobladoras de arco y máquinas curvadoras, se puede utilizar para cumplir con una variedad de formas.
