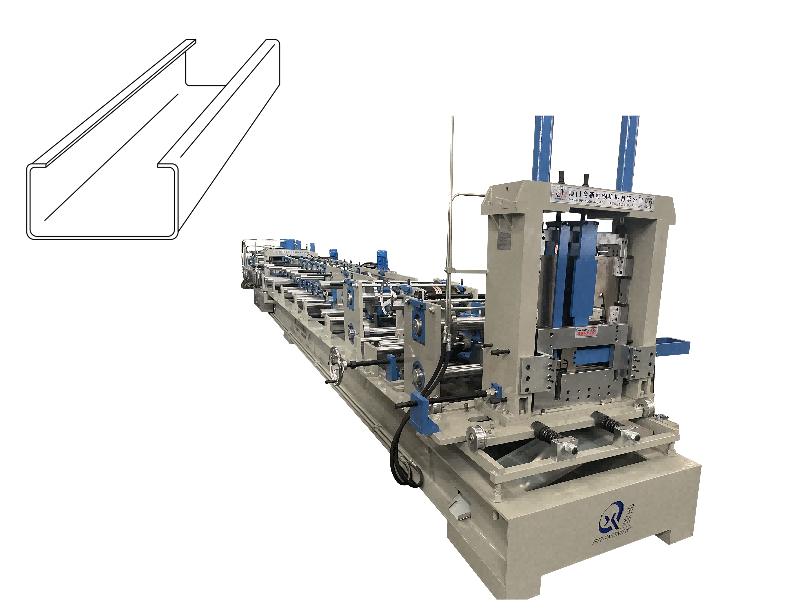

Máquina formadora de correas C

Características y ventajas de la máquina

Se trata de una máquina perfiladora continua totalmente automática, adecuada para aplicaciones tanto ligeras como pesadas, con una velocidad de formación de 18-25 m/min.

Emplea un sistema de cambio automático de perfiles para formar múltiples especificaciones de perfiles e integra un sistema de punzonado flexible en línea para una operación flexible.

Procesos opcionales de precorte/postcorte: el precorte está disponible para producción de múltiples especificaciones, lo que ahorra tiempo y costos de cambio de herramientas; El poscorte está disponible para menos especificaciones, lo que mejora significativamente la calidad del perfil.

Certificado CE, que cumple con los estándares de calidad europeos y posee múltiples patentes; Los modelos populares están en stock para una entrega rápida.

Equipada con un sistema de control de movimiento por computadora de nivel industrial y una interfaz operativa digital inteligente, esta máquina presenta un diseño fácil de usar, operación simple, rendimiento estable, calidad confiable y un diseño económico y estéticamente agradable.

Materias primas

Material: acero laminado en frío/laminado en caliente, acero galvanizado

Espesor: 1,0-3,0 mm

Límite elástico: 235-350MPa

Ancho: Personalizado según los requisitos del perfil.

Parámetros

Desenrollador: 5T

Mesa de alimentación

Dispositivo de nivelación

Dispositivo de punzonado: Personalizado según requisitos del perfil.

Velocidad de formación: 18-25 m/min

Cubierta de seguridad: Opcional

Dispositivo de poscorte

Sistema de salida:

Soporte Manual/Apilador Automático (Opcional); Dirección de apilamiento: lateral/vertical (opcional)

El sistema hidráulico proporciona energía para los sistemas de punzonado y poscorte.

Sistema de control eléctrico: Mitsubishi/Siemens/AMS (opcional/personalizado según sea necesario)

Presupuesto

La máquina formadora es una máquina nueva de calidad Grado A que admite personalización personalizada. Las especificaciones básicas son fijas:

Número de Operadores: 1-2 personas

Fuente de alimentación: 220V/380V/415V/460V, 50/60Hz, trifásica (personalizada según sea necesario)

Peso del equipo: Aproximadamente 12 toneladas Dimensiones externas: Aproximadamente 25 × 2,5 × 1,8 m (largo × ancho × alto)

Requisitos de carga de contenedores: normalmente requiere un contenedor de 40 pies

Color: Azul/gris estándar (personalizable a pedido)

Origen: Xiamen, China

Embalaje: embalaje protector de exportación estándar

Forma formada: personalizada según los dibujos del perfil y los requisitos del cliente.

Flujo del proceso de producción

El equipo se divide en procesos de precorte y poscorte según la tecnología de corte. Sólo difiere el orden de los pasos de corte; todos los demás procesos son iguales. Ambos admiten desenrollado automático/pasivo:

Proceso de precorte: Máquina desenrolladora → Guía de alimentación → Sistema de nivelación → Dispositivo de punzonado → Precorte de longitud fija → Sistema de doblado en frío → Salida (Soporte manual/Apilador automático, opcional)

Proceso de poscorte: Máquina desenrolladora → Guía de alimentación → Sistema de nivelación → Dispositivo de punzonado → Sistema de conformado de doblado en frío → Postcorte hidráulico de longitud fija → Salida (Soporte manual/Apilador automático, opcional)

Especificaciones formadas y ancho de bobina

Ofrecemos una variedad de especificaciones estándar de conformado de acero en forma de C, que incluyen 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm, 220 mm, 240 mm y 250 mm, con espesores que varían entre 1,0 y 3,0 mm. Algunas especificaciones son configuraciones estándar, mientras que otras son opcionales.

Somos compatibles con varios anchos de bobina, incluidos 19 mm, 219 mm, 253 mm, 286 mm, 319 mm, 353 mm, 386 mm, 320 mm, 453 mm y 486 mm.

Diseño de la línea de producción

La longitud total de la línea de producción es de aproximadamente 25 m. Consta de un desenrollador, unidad de alimentación, dispositivo nivelador, dispositivo punzonador, sistema de conformado de doblado en frío, dispositivo de corte y plataforma de soporte del producto terminado, en ese orden. Está equipado con una estación hidráulica y un armario de control eléctrico. Cada componente tiene una dimensión de diseño fija.

Escenarios de aplicación de productos terminados

El acero acabado en forma de C se usa ampliamente en correas y vigas de pared de edificios con estructura de acero, y también se puede combinar en soportes y vigas de techo livianos;

También se puede utilizar en componentes como columnas, vigas y soportes en la fabricación de maquinaria industrial ligera;

Debido a las características del acero en forma de C, como ser respetuoso con el medio ambiente, resistente y duradero, económico, fácil de instalar y estéticamente agradable, el ámbito de aplicación de los materiales de construcción de acero relacionados continúa expandiéndose.

Nuestra máquina de correas metálicas puede perfilar acero por inmersión en caliente, acero Q235, acero Q345 e incluso bobinas de acero duro de 550 Mpa. La maquinaria Beenew fabricará máquinas de correas de acero de acuerdo con el rendimiento del material de procesamiento de acero del comprador, la velocidad requerida, la precisión final de las correas y otras necesidades especiales.

Hay tres estilos de corte populares para las máquinas para fabricar formas de metal en C:

En primer lugar, el corte universal, es bueno para ahorrar tiempo en las cuchillas de corte y es adecuado para máquinas de correas de tamaño intercambiable. Un juego de máquinas para fabricar correas puede producir correas de muchos tamaños, pero solo un juego de cuchillas de corte universales puede satisfacer todas las necesidades.

En segundo lugar, el corte volante es bueno para mejorar la velocidad de la línea de la máquina formadora de forma de C de acero, la línea no necesita detenerse durante el corte de la correa.

En tercer lugar, el corte hidráulico de parada es un estilo de diseño normal, mejor costo de fabricación y rendimiento estable para las máquinas para fabricar correas de acero.

Así, todos nuestros compradores pueden elegir diseños adecuados según su presupuesto. Bienvenido a contactarnos ahora para obtener sugerencias más profesionales sobre su máquina formadora de correas galvanizadas en C.

Preguntas frecuentes

¿Qué es una máquina de correas cyz?

La máquina de correas de acero es un equipo que produce continuamente canales de acero en forma de C a partir de tiras de acero galvanizadas o laminadas en frío mediante alimentación, perforación, doblado y corte.

Esta máquina de correas es completamente automática y fácil de operar con una pantalla HIM amigable. Consta de un desbobinador, guía de láminas, nivelación de tiras metálicas, sección de perfilado de equipos, sistema de control PLC, corte hidráulico y mesa de recolección.

Sus principales ventajas son diseños bellamente personalizados, operación fácil y estable con una estructura de carrocería resistente.

¿Qué es la correa c?

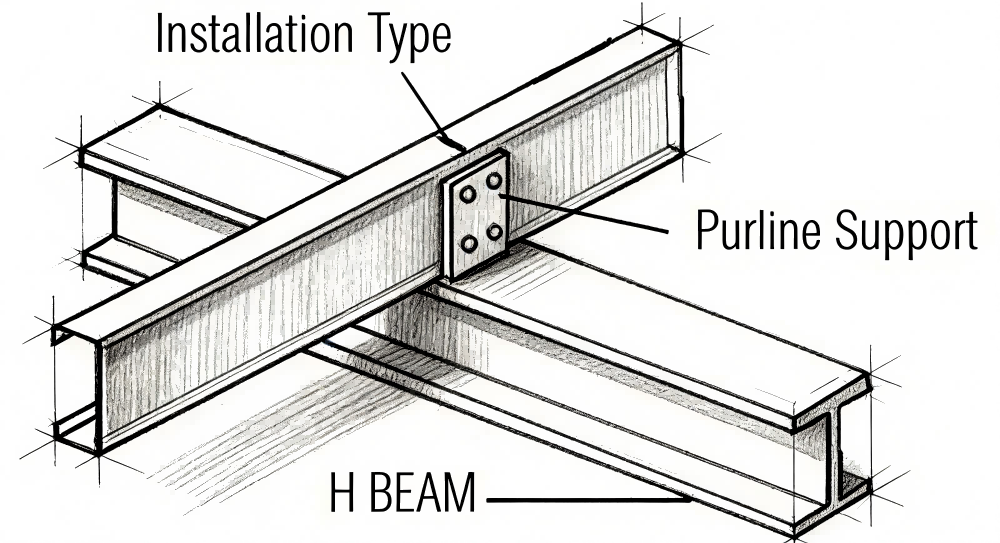

Las correas C o correas Cee son vigas horizontales con sección transversal en forma de C que están diseñadas para formar las vigas del techo y las paredes de la estructura de un edificio.

Se colocan entre las láminas del techo y el edificio, actuando como soporte para la lámina para garantizar que esté firmemente sujeta y en un lugar seguro.

La ventaja de la correa en forma de C es su peso ligero, su fácil instalación y transporte.

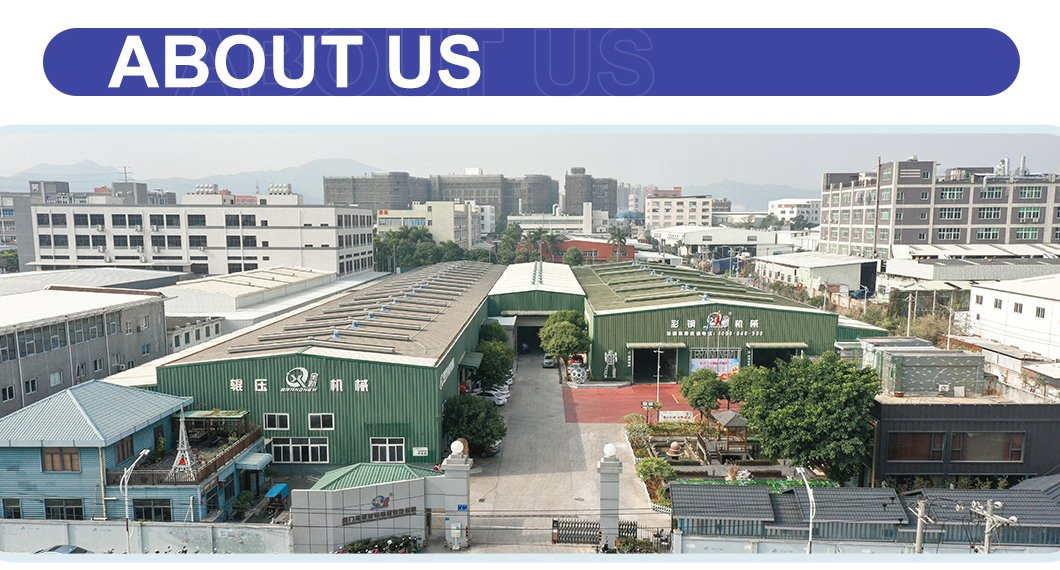

Sobre nosotros
